[설계/시공 Note] 지붕 뚫는 통기관이 어렵다면? '미니벤트(AAV)'의 모든 것

건축물 설비 설계나 시공 현장에서 가장 골치 아픈 부분 중 하나가 바로 '통기관(Vent Stack)' 처리입니다.

입상 피트(PS) 공간은 협소하고, 옥상 방수층을 뚫고 나가는 작업은 누수의 원인이 되기도 하죠. 특히 아일랜드 식탁이나 리모델링 현장처럼 통기관을 벽 속에 숨기기 어려운 경우, 우리는 '미니벤트(Mini-vent)', 기술적 용어로는 공기 흡입 밸브(AAV, Air Admittance Valve)를 대안으로 검토하게 됩니다.

오늘은 이 미니벤트의 원리와 장단점, 그리고 설계/시공 시 주의사항을 정리해 보겠습니다.

---

1. 미니벤트(AAV)란 무엇인가?

미니벤트는 배수 배관 내의 압력 변화에 따라 자동으로 열리고 닫히는 '체크 밸브' 형태의 통기 장치입니다.

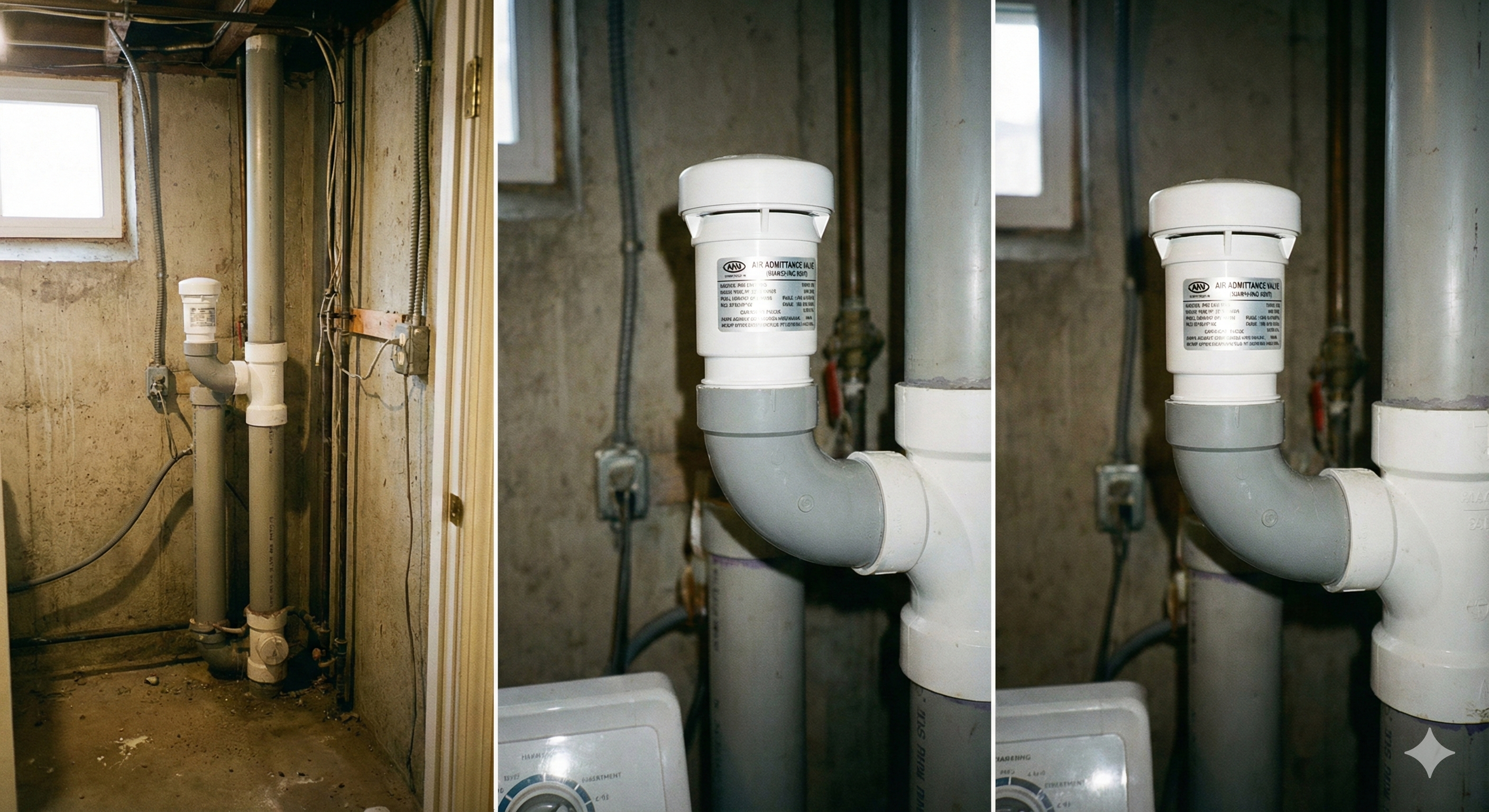

(여기에 생성된 미니벤트 설치 이미지를 삽입해 주세요)

🛠 작동 원리

• 물 빠질 때 (부압 발생): 배수가 시작되어 배관 내 압력이 떨어지면, 밸브가 열려서 공기를 빨아들입니다. → 트랩의 봉수 보호
• 평상시 (정압/정지): 배수가 멈추거나 배관 내 압력이 높으면, 밸브가 닫혀서 냄새를 차단합니다. → 악취 실내 유입 방지

---

2. 왜 미니벤트를 쓰는가? (장점)

기존의 지붕 통기관 방식(Roof Vent)과 비교했을 때 다음과 같은 확실한 이점이 있습니다.

1. 공간 활용 및 비용 절감: 지붕까지 배관을 끌고 올라갈 필요가 없어 배관 물량이 줄고, 입상 공간(PS)을 아낄 수 있습니다.
2. 방수 리스크 감소: 옥상 슬래브를 관통하지 않으므로, 지붕 누수 하자 가능성을 원천 차단합니다.
3. 설계 유연성: 아일랜드 키친, 상가 리모델링 등 통기관 설치가 난해한 곳에 국소적으로 설치하기 좋습니다.
4. 동파 방지: 주로 실내에 설치되므로 별도의 보온 작업이 필요 없는 경우가 많습니다.

---

3. "만능은 아니다" 설계 시 주의할 점 (단점)

설계 기술자로서 가장 유의해야 할 부분입니다. 미니벤트는 공기를 '빨아들이기만' 할 뿐, '내뱉지는' 못합니다.

• 정압(Back Pressure) 해소 불가: 배관 내 압력이 높아져 봉수가 튀어 오르는 현상은 막을 수 없습니다. (고층 건물의 저층부 등에는 주의 필요)
• 유지보수 필수: 영구적인 배관과 달리 고무 패킹이나 스프링이 들어간 '장치'이므로 수명이 있으며, 점검이 필요합니다.

---

4. 시공 디테일 (Check Point) ✔️

현장에서 미니벤트를 설치할 때 반드시 지켜야 할 3가지 수칙입니다.

1. 높이 준수: 위생기구의 넘침선(Flood Level Rim)보다 최소 100~150mm 이상 높게 수직으로 설치해야 합니다. (역류 시 오염 방지)
2. 공기 통로 확보: 벽체 매립 시, 밸브가 숨을 쉴 수 있도록 반드시 통기 구멍이 있는 점검구(Grill)를 설치해야 합니다. 밀폐하면 작동하지 않습니다.
3. 메인 통기관 병행: 건물 전체를 미니벤트로만 처리하는 것은 위험합니다. 최상층 통기관 하나 정도는 대기로 개방하여 배관 내 정압을 해소해 주는 것이 안전한 설계입니다.

---

💡 요약

미니벤트는 시공성과 경제성을 획기적으로 높여주는 훌륭한 자재입니다. 하지만 '부압(흡입)'만 해결 가능하다는 한계를 명확히 인지하고, 적재적소에 배치하는 엔지니어링 판단이 필요합니다.
